Detalhes

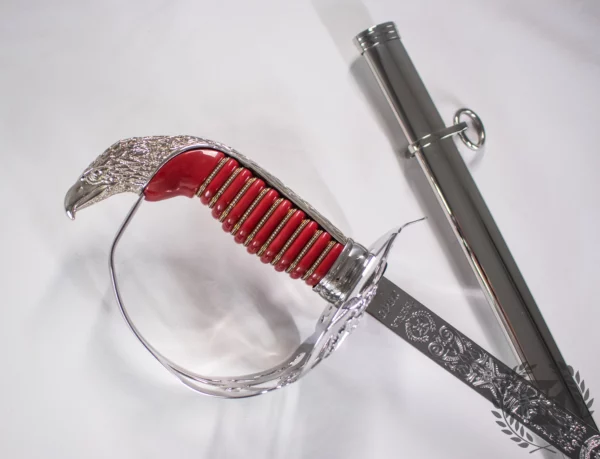

1. Guarda Mão
1.1. Copo
✔ Material: Aço inoxidável aisi 304 com espessura de 1,5mm;
✔ Processo de fabricação: Corte a Laser, estampagem a frio nos frisos e estampagem a quente
no brasão da república em alto relevo;
✔ Acabamento: Polido brilhante.
✔ Copo Liso
✔ Mesmo utilizado pelo exército.

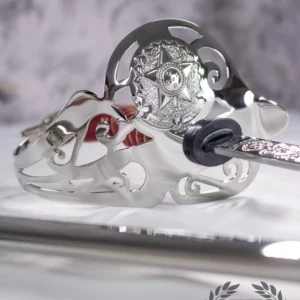

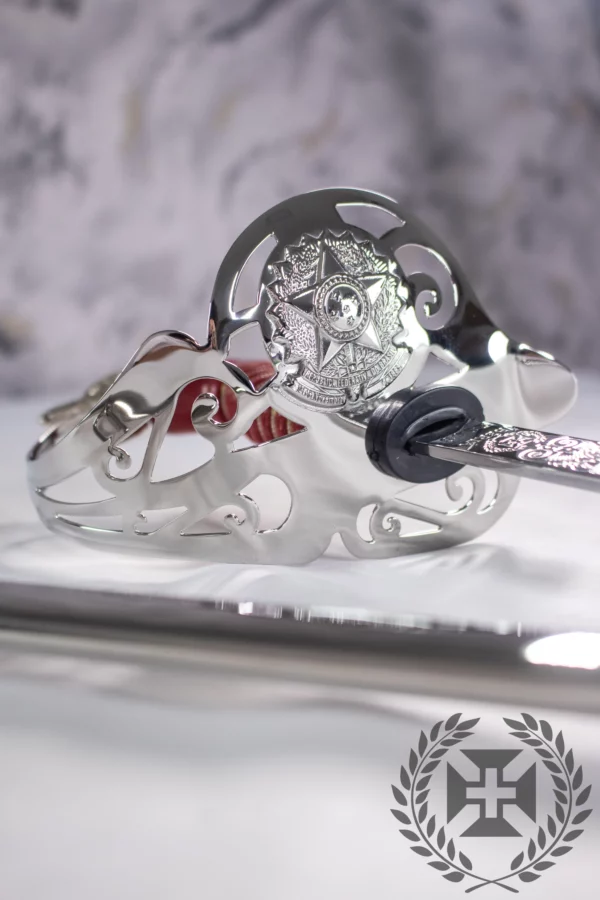

✔ Copo Imperial
✔ Vazado, cortado a laser simulando o desing das espadas do antigo Império.
1.2. Parafuso da cobertura
✔ Material: Parafuso allen cabeça chata M3 de aço inoxidável aisi 304;
1.3. Cobertura do cabo com efígie de Leão
✔ Material: Latão ASTM B36;
✔ Processo de fabricação: Fundição com cera perdida e banho de níquel;
✔ Acabamento: Polido brilhante.
1.4. Porca do Cabo
✔ Material: Porca auto travante M5 de aço inoxidável aisi 304.

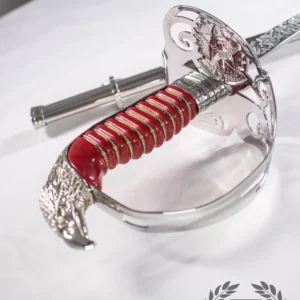

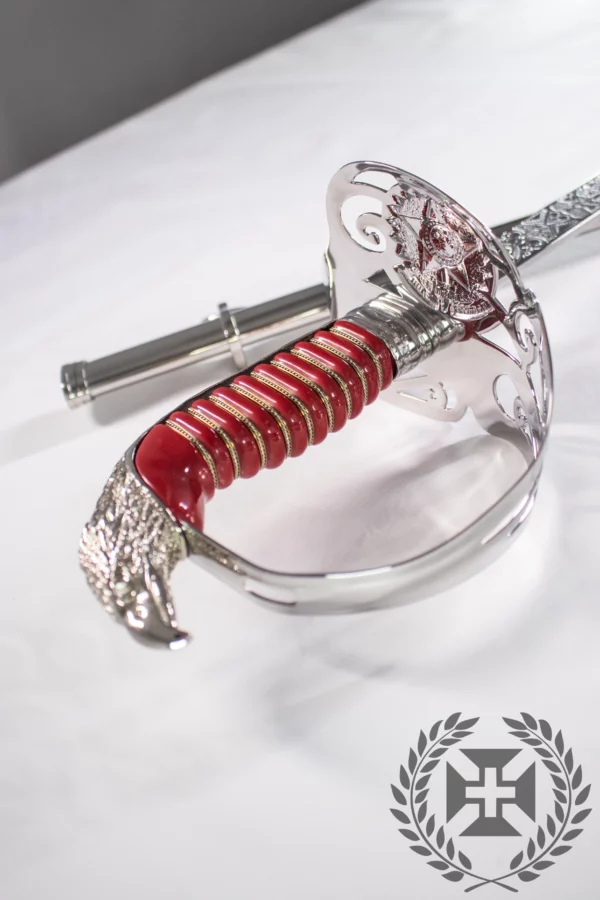

1.5. Cabo preto ou vermelho
✔ Material: ABS pigmentado;
✔ Processo de fabricação: Injeção de alto impacto, adornado com um cabo de aço inoxidável
aisi 304 entre dois fios de latão liso dourado, fixados por rebites de repuxo;
✔ Acabamento: Polido brilhante.
1.6. Anel do cabo
✔ Material: Aço inoxidável aisi 304;
✔ Processo de fabricação: Usinagem;
✔ Acabamento: Polido brilhante.
2. Lâmina
✔ Material: Aço inoxidável aisi 420 com espessura de 5mm;
✔ Processo de fabricação: Laminação a quente, tratamento de têmpera e revenimento com
três variações de comprimento;
✔ Acabamento: Polido brilhante.
2.1. Amortecedor
✔ Material: Borracha de PVC cor preta;
✔ Processo de fabricação: Injeção de alto impacto;
✔ Acabamento: Acabamento natural.
2.2. Gravação
✔ Processo de fabricação: Desenho adamascado em baixo relevo, feito por corrosão química;
✔ Acabamento: Polido brilhante.
2.3. Canal
✔ Processo de fabricação: Dois canais de 4mm opostos e descentralizados;
✔ Acabamento: Polido brilhante.
3. Bainha
✔ Material: Aço inoxidável aisi 304;
✔ Processo de fabricação: Extrusão fria;
✔ Acabamento: Polido brilhante.
3.1. Bocal da bainha
✔ Material: Aço inoxidável aisi 304;
✔ Processo de fabricação: Usinagem;
✔ Acabamento: Polido brilhante.
3.2. Zarelho
✔ Material: Aço inoxidável aisi 304 com 4mm de espessura;
✔ Processo de fabricação: Corte a Laser;
✔ Acabamento: Polido brilhante.
3.3. Argola
✔ Material: Aço inoxidável aisi 304;
✔ Processo de fabricação: Usinagem;
✔ Acabamento: Polido brilhante.
3.4. Palheta
✔ Material: Filme de poliéster 0.125mm leitoso;
✔ Processo de fabricação: Corte e ajuste manual com fita filamentosa;
3.5. Ponteira da bainha
✔ Material: Aço inoxidável aisi 304;
✔ Processo de fabricação: Microfusão em cera perdida;
✔ Acabamento: Polido brilhante.
4. Capa
✔ Material: Poliéster 600, rip-stop, com 2 camadas de resina acrílica;
✔ Processo de fabricação: Costurada com overloque três fios ponto cadeia, alça de gorgorão
e reforço de courvin na ponta. Suporte para certificado com identificação do proprietário.
5. Embalagem
✔ Material: Papelão ondulado;
Dimensões
São fornecidos três tamanhos, denominações feitas com base nas normas do exército NEBT 307
com a espada embainhada, sendo sua medição da cobertura até a ponteira.
Por se tratar de uma variação da espada do exército, a cobertura com efigie tem um acréscimo
de 1cm.
Podem haver pequenas variações de até 1% por se tratar de um produto artesanal.
Figura 5 – Comprimento
Nomenclaturas usuais
0,90 m ✔ Guarda-mão: 14cm ✔ Lâmina: 74cm ✔ Bainha: 77cm ✔ Total: 91cm
1,0 m ✔ Guarda-mão: 14cm ✔ Lâmina: 84cm ✔ Bainha: 87cm ✔ Total: 101cm
1,12 m ✔ Guarda-mão: 14cm ✔ Lâmina: 94cm ✔ Bainha: 99cm ✔ Total: 113cm
